泵送充填工藝
HENGCHI KUANGYE
泵送矸石充填工藝按充填站建設位置分為地面建站模式和井下建站模式。

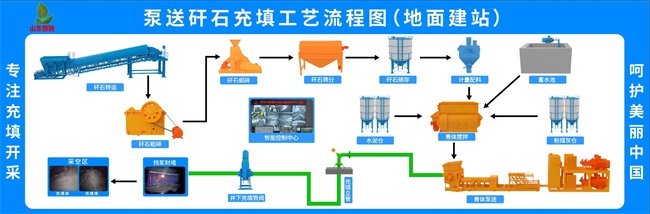

地面建站模式
充填系統主要設備布置在地面，通過立管和井下管閥輸送矸石漿體到井下采空區。
工藝流程為：
地面矸石用鏟車裝入矸石受料斗，經帶式輸送機轉運至一級破碎站，經顎式破碎機或齒輥式破碎機破碎后轉運至二級破碎站，經高細破碎機破碎后轉運至滾筒篩，篩下物進入成品矸石倉中儲存，篩上物返運至高細破碎機進行再破碎。
充填作業時，成品矸石倉內的矸石經帶式給料機輸送至矸石計量斗，水泥倉內的水泥和粉煤灰倉內的粉煤灰分別經螺旋輸送機輸送至水泥稱量斗和粉煤灰稱量斗，蓄水池內的水經水泵輸送至水稱量斗，稱重后的矸石、水泥、粉煤灰、水及添加劑同時進入間歇式攪拌機，混合攪拌成膏體后進入工業充填泵料斗，然后由充填泵提供動力將膏體通過充填立管及井下管閥輸送至充填區域。

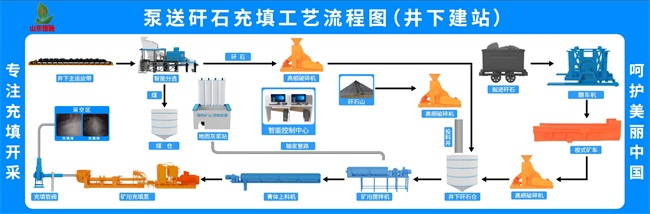

井下建站模式
充填系統主要設備布置在井下，便于實現煤礦井下采選充一體化，提高主井有效提升量。
井下建站工藝流程可分三種方式：
一是消化井下原煤流中的矸石。井下原煤進入智能分選機，分選出來的矸石就地轉載進入破碎機破碎，破碎后的成品矸石進入井下矸石倉儲存。
二是消化全巖巷道的掘進矸石。掘進矸石經礦車或帶式輸送機轉載至梭式礦車內緩沖儲存，由梭式礦車喂料進入破碎機破碎，破碎后的成品矸石進入井下矸石倉儲存。
三是消化地面矸石。地面洗選矸石或矸石山的矸石經破碎篩分，成品矸石由投料井落入井下矸石倉儲存。
充填作業時，地面制漿站將水泥、粉煤灰和水混合制成漿液，通過管道輸送至井下攪拌機內，成品矸石經稱重給料機輸送至攪拌機內，漿液與矸石在攪拌機內混合攪拌，制成似膏體后經膏體輸送機輸送至礦用充填泵料斗內，由充填泵提供動力，將似膏體通過充填管閥輸送至充填區域。
