據不完全統計，我國煤礦“三下”（建筑物下、鐵路下、水體下）壓煤高達138億噸，如何實現資源節約型和環境友好型的煤炭開采將是未來的重點。
為有效解決環境資源問題，實現礦產資源的綠色開采，踐行“青山綠水就是金山銀山”的理念，近年來，煤炭人提出了“采選充一體化”新生產模式，即將井下采煤、煤矸分離、矸石充填三個部分有機集成一體，在井下形成“采煤→分選→充填”的循環閉合開采體系。

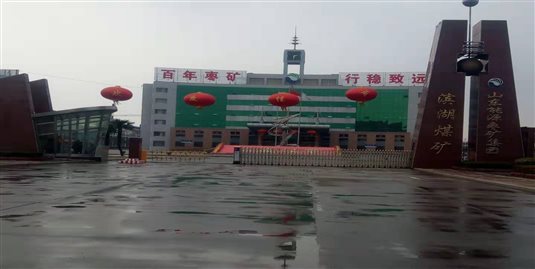

山東能源棗礦集團濱湖煤礦主采煤層厚度為1.3米，在薄煤層開采過程中矸石產量較大，濱湖煤礦每年矸石產量可達35萬噸，矸石處理問題已成為制約濱湖煤礦綠色礦山、智慧礦山建設的重要因素。為破解這一難題，濱湖煤礦提出了井下“采、選、充一體化”的設計理念，經過調研論證，在井下創新實施了“TDS智能干選+泵送矸石充填”新工藝，旨在提高資源回收率，把生產過程中產生的矸石充填到采空區，減少矸石地面外排，提高主井有效提升量，實現真正綠色開采。
山東恒馳礦業裝備科技有限公司攜手TDS智能干選機生產廠家共同打造濱湖煤礦井下煤矸分離、矸石就地充填示范工程，是中國第一家實施“井下智能干選+泵送矸石充填”工藝的礦井，為煤礦充填開采探索出了一條嶄新的道路。
TDS智能干選系統
TDS智能干選機通過X射線和圖像識別技術，運用深度學習算法等先進技術，對煤和矸進行識別，實現了對塊煤的精準識別與分選。TDS智能干選機不用水、不用介、不產生煤泥。TDS智能干選機能夠?qū)崿F(xiàn)煤中帶矸和矸石帶煤率均在1-3%，分選精度接近淺槽，高于動篩、跳汰等分選設備，處理能力可達380t/h。
濱湖煤礦TDS系統能夠?qū)崿F(xiàn)將井下原煤流中大于50mm的矸石分離出來。

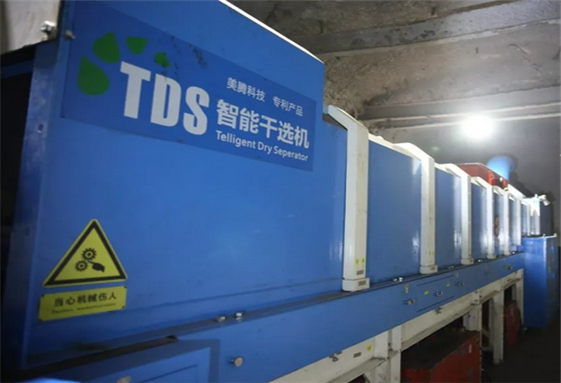

TDS智能干選機
泵送矸石充填系統
目前國內煤礦大多采用專用充填支架（支架后方懸掛底卸式刮板輸送機）方式消化矸石，需要的矸石運輸設備多，還需補掘矸石運輸巷，增加了掘進費用，采煤與充填存在相互干擾。綜采原矸充填存在充填不密實、壓縮率較高的缺點，不能將地面建構筑物或井下大巷控制在有效的損壞等級范圍內，不能作為“三下”壓煤充填開采的主要方式。
泵送矸石充填與傳統的原矸充填支架相比，節省了大量的投資費用，不需購置專用充填支架，不需補打專用矸石運輸巷，泵送充填管路布置在礦井原有巷道中即可，占用空間較小。
泵送矸石充填可根據礦井需要，進行消化矸石充填或密實充填，如以消化矸石為目的，可泵送“矸石+水”的混合物，不需添加任何添加劑，泵送成本較低。如果開采“三下”壓煤或井下大巷煤柱，可泵送“矸石+水泥+水”的混合物，在充填地點接頂密實且有一定的支護強度，可以將地面建構筑物或井下大巷的變形控制在損壞等級范圍內。泵送矸石充填可在消化矸石的同時實現井下所有采煤工作面的沿空留巷，泵送矸石充填在沖擊地壓、瓦斯、自燃發火等災害防治效果方面要優于綜采原矸充填。
濱湖煤礦充填管路長度4000米，實現了井下所有采區的充填管路系統全覆蓋，濱湖煤礦泵送矸石充填系統分為北翼充填系統和南翼充填系統，兩套充填系統既可分別獨立工作，也可相互接力充填。

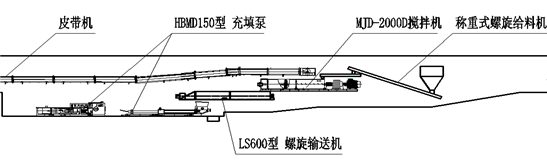

北翼充填系統示意圖

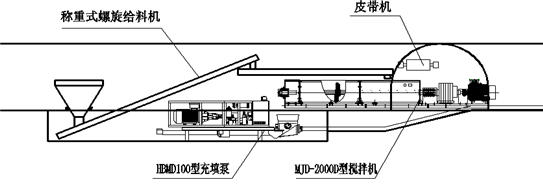

南翼充填系統示意圖
濱湖煤礦泵送矸石充填裝備由山東恒馳礦業裝備科技有限公司制造并負責安裝指導、培訓服務，泵送矸石充填系統主要由以下幾部分構成：
（1）矸石破碎系統：由雙轉子反擊式破碎機、除鐵器等組成，將TDS智能選矸系統分選出的矸石和南翼半煤巷掘進過程中產生的矸石破碎成能夠泵送的級配粒徑，儲存于矸石倉內。

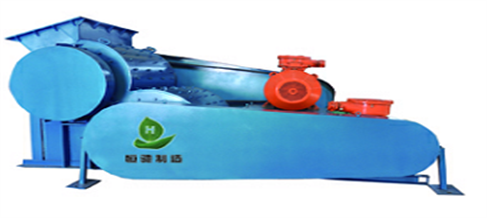

2PF-1012雙轉子反擊式破碎機
（2）攪拌配比系統：由礦用矸石攪拌機、稱重螺旋給料機、螺旋輸送機、動態稱重給料機、變頻水泵等設備組成，將破碎后的成品矸石、水按比例定量輸入攪拌機內，攪拌成易于泵送的似膏體。

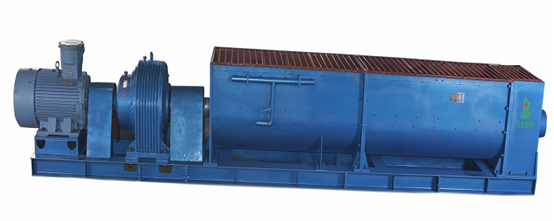

MJD-2000D礦用攪拌機

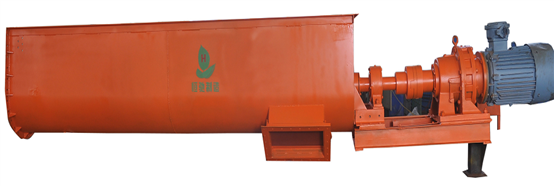

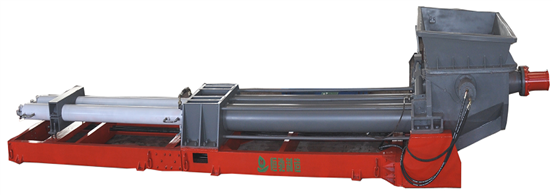

螺旋輸送機

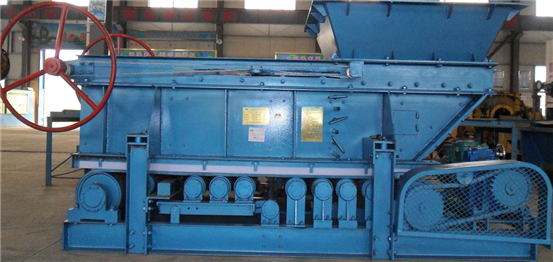

動態稱重給料機
（3）泵送充填系統：由礦用充填泵、充填管路等構成，利用充填泵將攪拌好的似膏體通過充填管路輸送至采空區內。

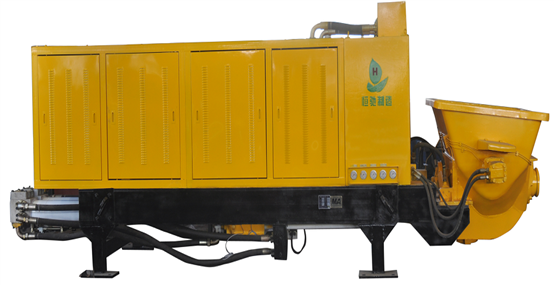

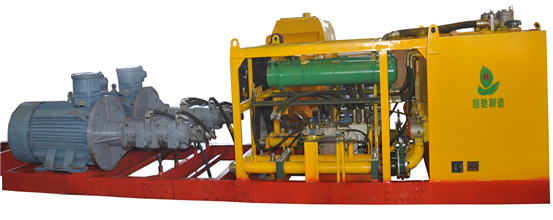

HBMD150/14-440SF礦用充填泵
HBMD100/21-220S礦用充填泵

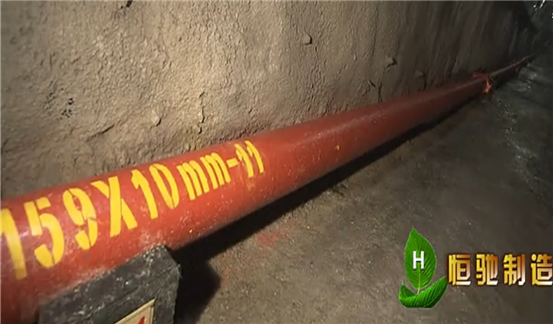

充填管路
（4）自動化控制系統：在充填系統關鍵點設煤礦用防爆攝像頭及傳感器，在井下充填主站設礦用防爆集控計算機，實現了充填系統井下集中監視控制功能。自動化集中控制系統能夠借助礦井通訊系統將井下充填系統運行狀況及時反饋到地面生產調度室。

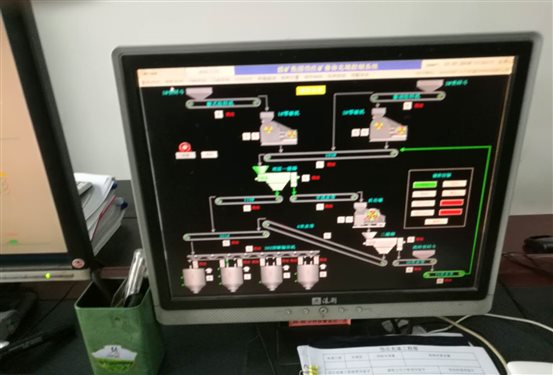

集控計算機

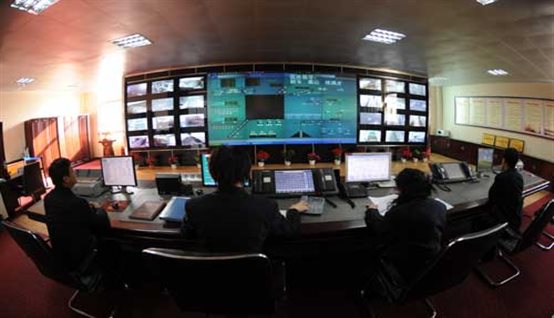

生產調度室
山東能源棗礦集團濱湖煤礦通過將井下TDS智能干選技術與泵送矸石充填技術相融合，形成了井下“采、選、充一體化”的新開采工藝，實現了礦井矸石不升井的目標，提高了礦井有效原煤產量，解放了“三下”壓煤，減小了對地面的采動影響，有效地提高了礦井資源利用率，實現了綠色開采。濱湖煤礦在國內樹立起了煤礦井下“采、選、充一體化”的新標桿，走出了一條屬于自己的經濟開采、綠色開采的道路！
