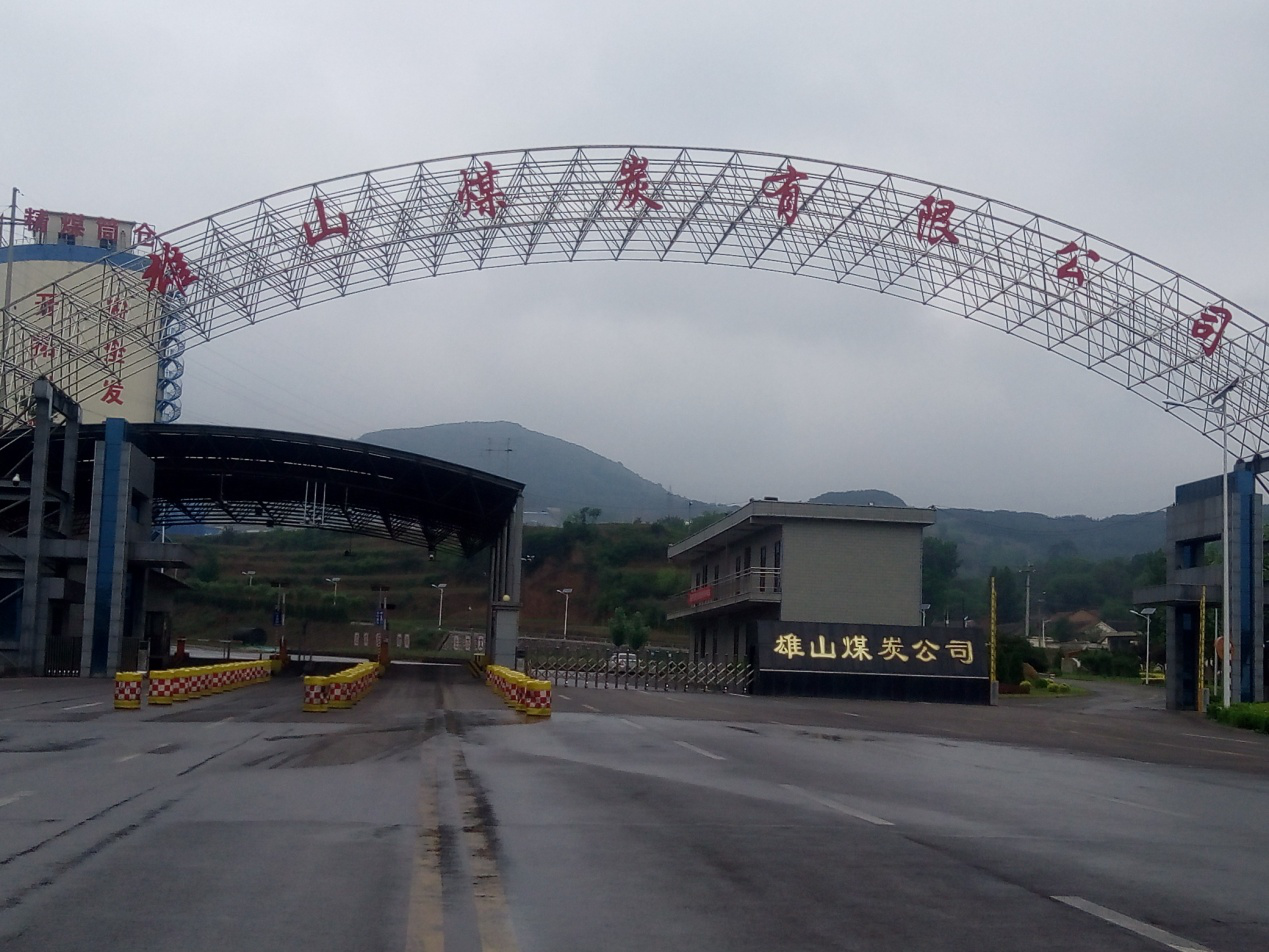

山西長治雄山二礦
—泵送矸石成套技術與裝備走進山西長治
山東恒馳礦業裝備科技有限公司 網址：http://nuegun.cn
2019年7月1日，山西長治縣雄山煤炭有限公司二礦泵送矸石充填系統成功進行聯合試運轉，采用連采連充工藝置換井下大巷保安煤柱。山西長治雄山二礦煤矸石充填成套裝備由山東恒馳礦業裝備科技有限公司制造并負責指導安裝，雄山二礦采用井下滾軸篩選矸+投料井輸送地面矸石并聯泵送充填的模式，改變了傳統膏體充填“高大上”的建站模式，形成了獨具特色的經濟型煤矸石理方案，切合煤礦實際，投資少、工期短，充填效率高。
雄山二礦煤矸石充填系統由以下幾部分構成：
1、井下煤矸分離系統：由SGY150/10型齒輥式滾軸篩、慢速皮帶、ST-8/9B型梭式礦車組成。在井下煤倉上口安裝滾軸篩，將原煤流中大于150mm的矸石（含少量煤塊）分離出來，人工在慢速皮帶上手選大于150mm的塊煤，矸石進入梭式礦車內儲存緩沖（ST-8/9B型梭式礦車儲存容量約為20t煤矸石）。

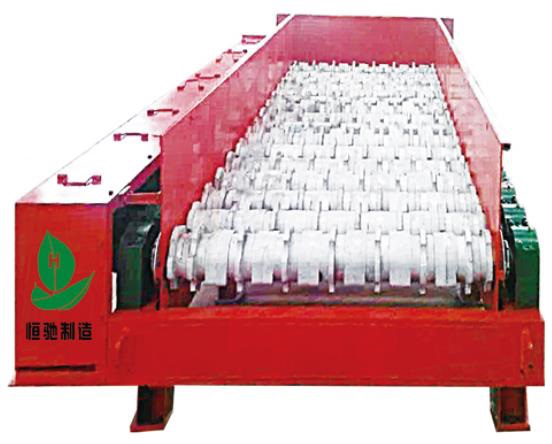

SGY150/10型齒輥式滾軸篩

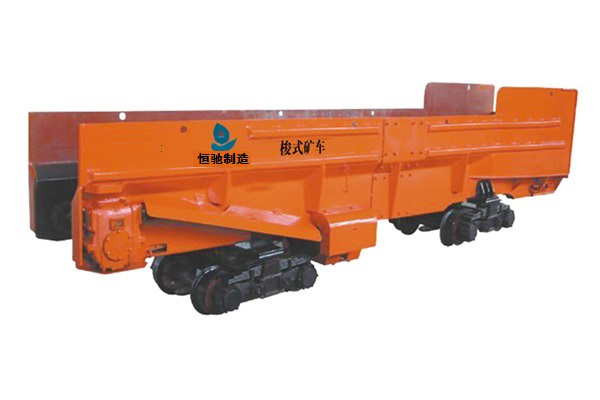

ST-8/9B型梭式礦車

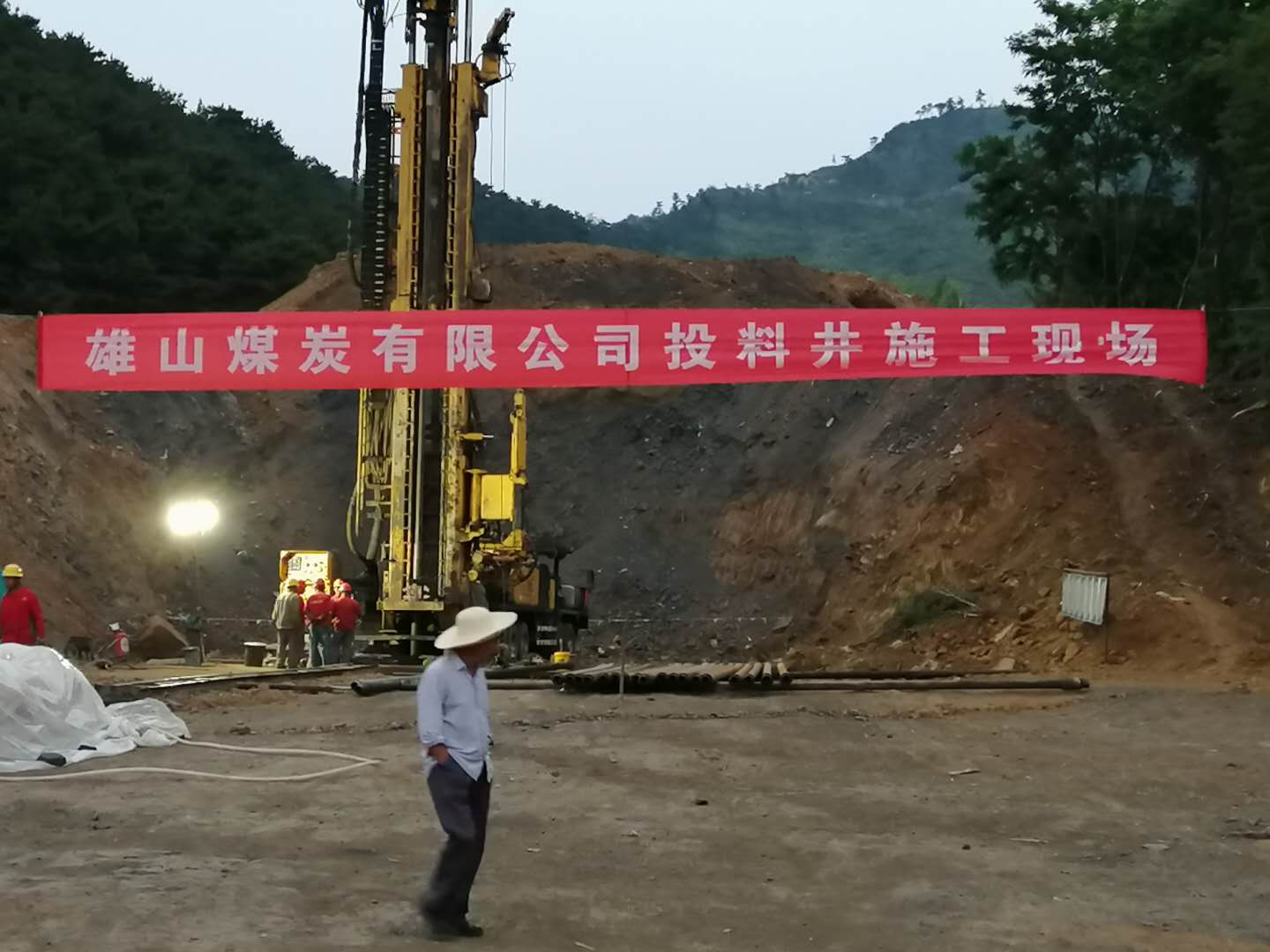

2、地面矸石輸送系統：由運矸皮帶、PE600×900型顎式破碎機、投料井（直徑500mm）等構成，地面分選出來的矸石進入顎式破碎機，破碎成小于80mm的粒徑，經投料井輸送進入下矸石倉，然后轉載進入井下矸石破碎系統。
PE600×900型顎式破碎機
3、矸石破碎系統：由2PF-1012型雙轉子反擊式破碎機、矸石倉構成，破碎機安裝在矸石倉上口，由梭式礦車喂料給破碎機，將矸石破碎成合理級配的成品矸石，儲存于矸石倉內。

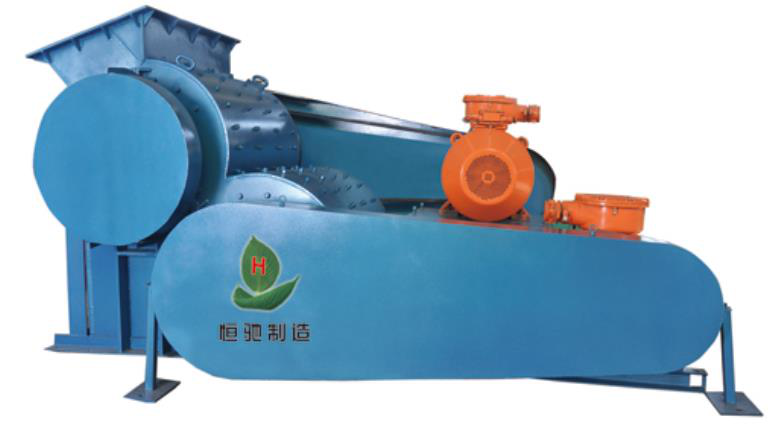

2PF-1012型雙轉子反擊式破碎機
4、攪拌配比系統：由MJD-2000D型矸石攪拌機、動態稱量給料機、供水管路等組成，矸石倉內的成品矸石由動態稱量給料機定量給料至矸石轉載皮帶，然后進入攪拌機內，加水（或水泥膠結材料）進行充分?jǐn)嚢?，攪拌成似膏體。

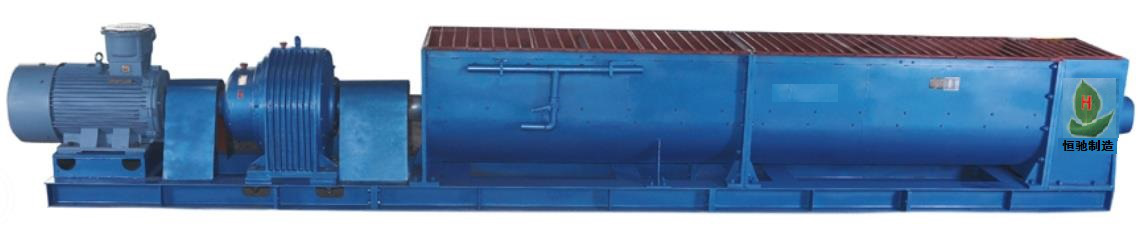

MJD-2000D型矸石攪拌機

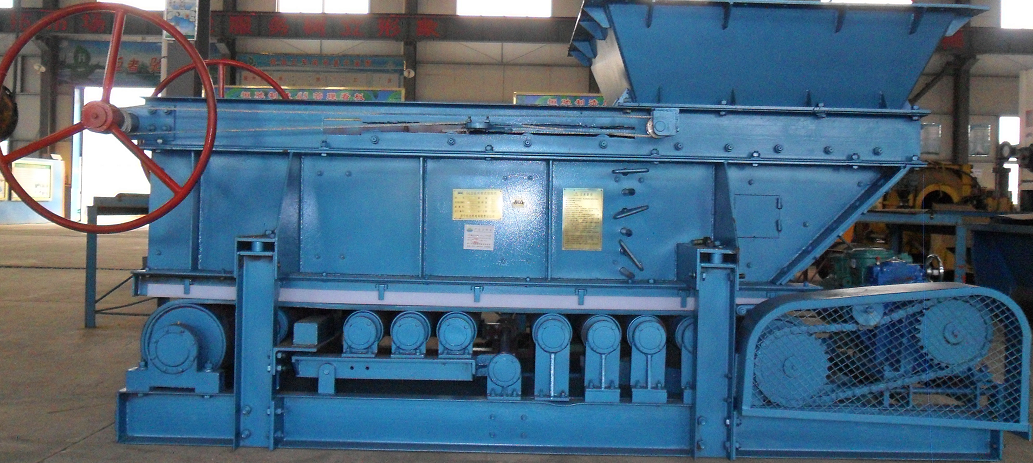

動態稱量給料機
5、管道泵送系統：由HBMD100/21-220S型礦用充填泵、Φ159耐磨充填管路組成，攪拌后的似膏體由充填泵提供動力經充填管路充填到采空區內，根據需要可泵送“矸石+水”的非膠結料（單純消化煤矸石），也可泵送“矸石+水泥+水”的膠結料（根據需要確定膠結強度）。采用了充填管路常年免沖洗技術，簡化了傳統泵送膏體充填中的水洗管路這一繁瑣環節，極大地提高了充填效率。

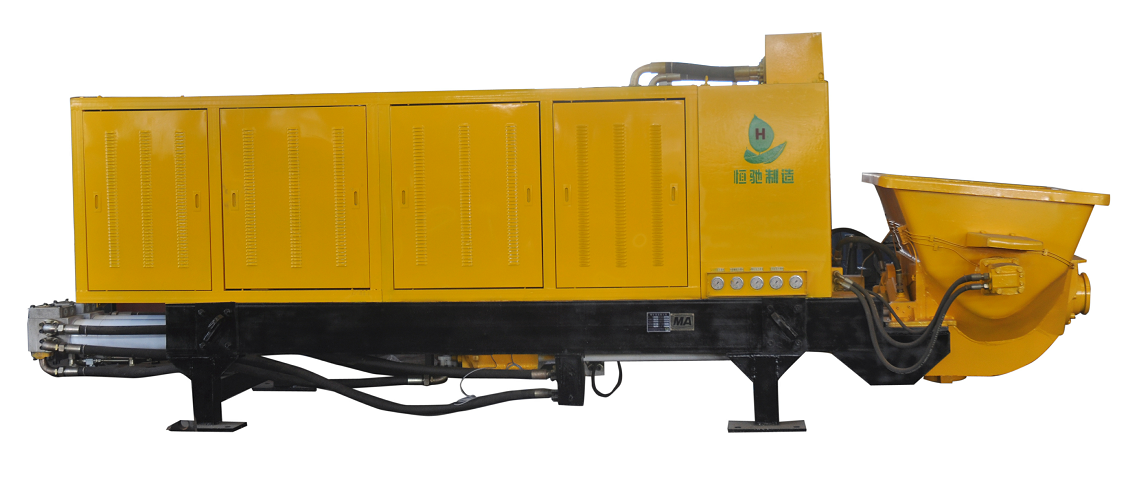

HBMD100/21-220S型礦用充填泵

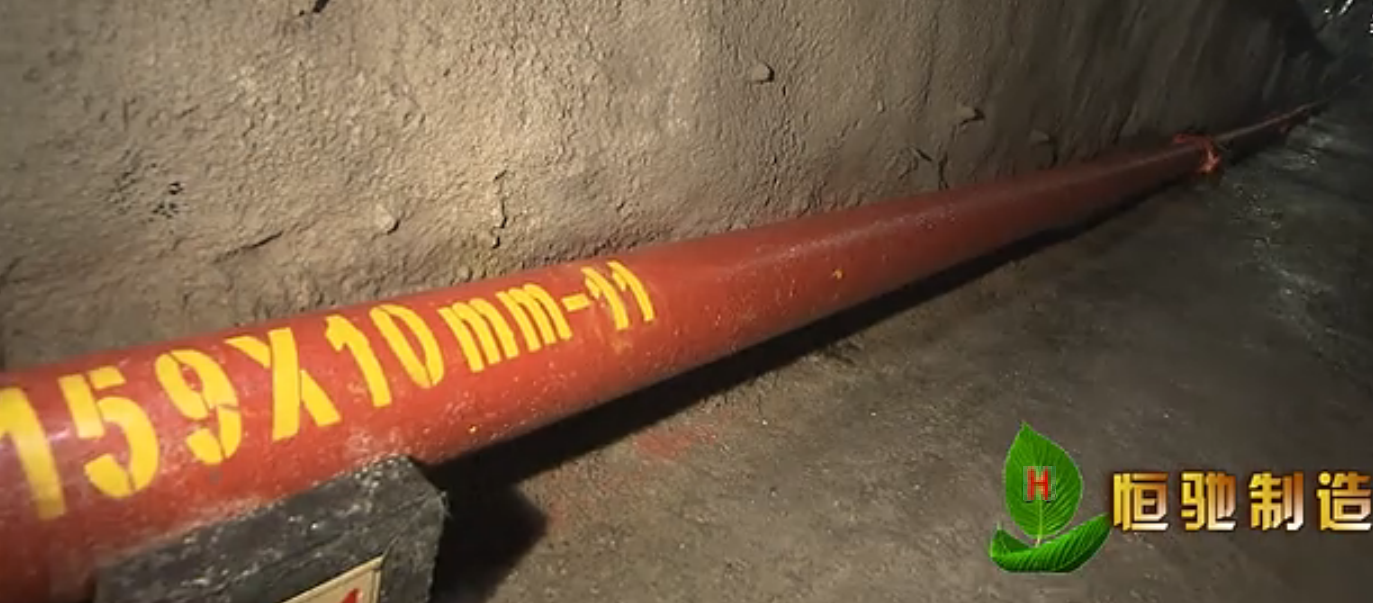

Φ159耐磨充填管路
雄山二礦采用井下滾軸篩選矸+投料井輸送地面矸石并聯泵送充填的模式，在井下用滾軸篩分選大塊矸石，減少了升井矸石量；地面矸石經過顎式破碎機粗破后通過投料井輸送至井下，消化了地面矸石。井下分選出來的矸石、地面矸石并聯至井下泵送充填系統，采用連采連充的方式回收井下大巷保安煤柱，保護生態環境和資源，創造了可觀的經濟效益和社會效益，實現了煤炭綠色開采。

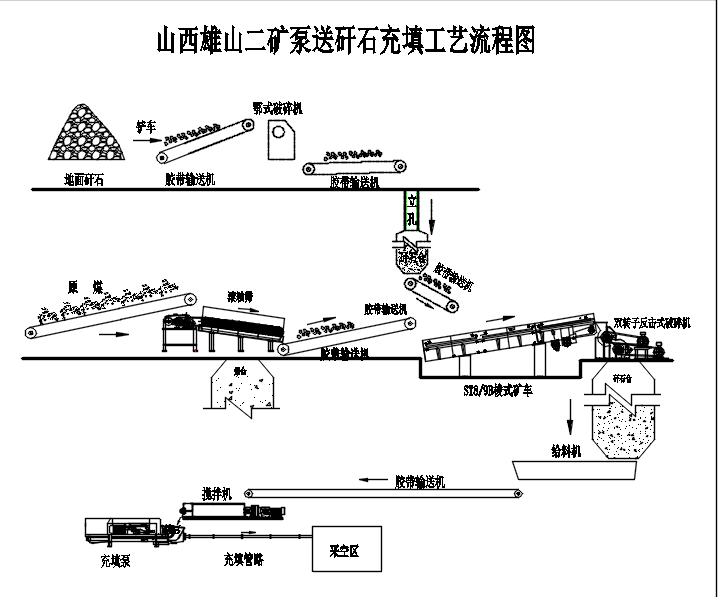

雄山二礦矸石充填工藝流程圖
