2019年8月6日，山西省能源局下發了《關于在全省煤炭行業推行綠色開采試點工作有關事項的通知》—晉能源煤技發【2019】535號文，確定了長治新建煤業有限公司等3座省級充填開采試點煤礦，本著“先行先試、標桿示范引領”的原則，推動全省綠色開采試點工作有序開展。
長治新建煤業有限公司目前礦井3#煤層開采已進入后期，正在進行15#煤層的延深，按照山西省能源局綠色開采試點要求對礦井3#煤層探索實施充填開采試驗研究，在充分調研的基礎上，確立了泵送矸石膏體、連采連充的技術方案，實現礦井3#煤層、15#煤層合理配采，達到以矸換煤、提高煤質、生態創效的目的，實現資源開發利用最優化和生態環境影響最小化。
2020年7月27日，長治新建煤業有限公司連采連充系統成功運行，首開山西省連采連充技術先河，為山西省煤炭行業推進充填開采做出了“新建探索”、開創了“新建模式”。
新建煤業泵送矸石膏體、連采連充技術結合了長壁工作面的通風管理和短壁工作面采掘一體的特點，工作面不布置綜采設備，充分運用連采機或掘進機的掘進速度快、機動靈活的特點完成工作面煤炭回收。連采連充技術中出煤—充填平行作業、互不干擾，按照支巷先采后充模式，由下至上掘進巷道出煤，巷道掘進完畢后掘進機移至下一支巷繼續落煤；同時，在已掘支巷下部支設擋漿墻，自支巷上端口將矸石膏體充填至支巷內，矸石膏體在支巷內密實接頂，實現消化矸石、地表減沉的目的。

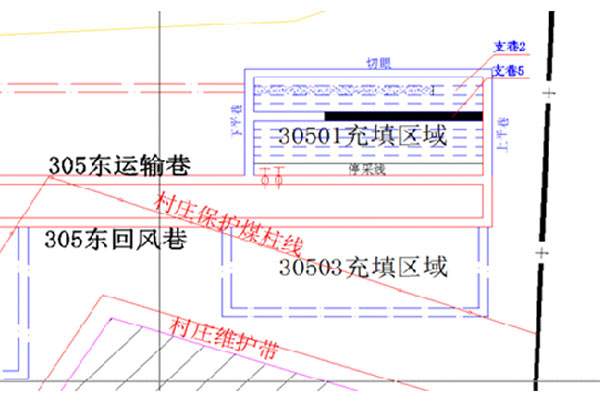

30501充填面支巷布置示意圖
新建煤業充填工程采用地面建設充填站的模式，自2020年4月上旬開工建設，僅用了3個月的時間就建成投產，告別了傳統的膏體充填“高大上”的模式，形成了接地氣的“經濟型”模式。連采連充系統投資少、充填效率高，充填噸煤綜合成本在60元左右，遠低于其它充填采煤工藝成本。
新建煤業經過認真考察、篩選，確定與山東恒馳礦業裝備科技有限公司合作，將充填開采所有裝備總包給了恒馳公司，恒馳公司負責充填設備安裝及充填工藝指導服務。
新建煤業泵送矸石膏體充填系統主要由以下系統構成：
1、矸石破碎篩分系統
由矸石受料斗、裝載皮帶、雙轉子反擊式破碎機、滾筒篩等組成，將煤矸石加工成合理級配的成品矸石。

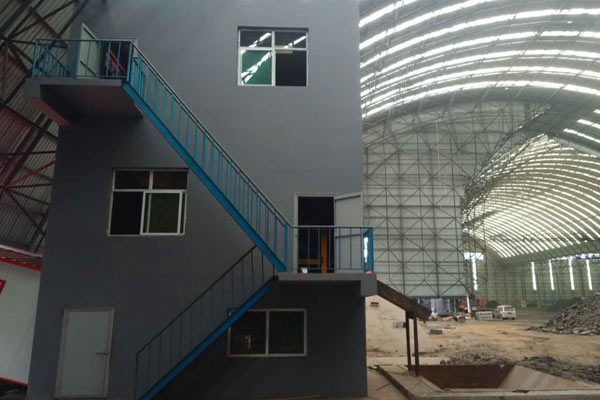

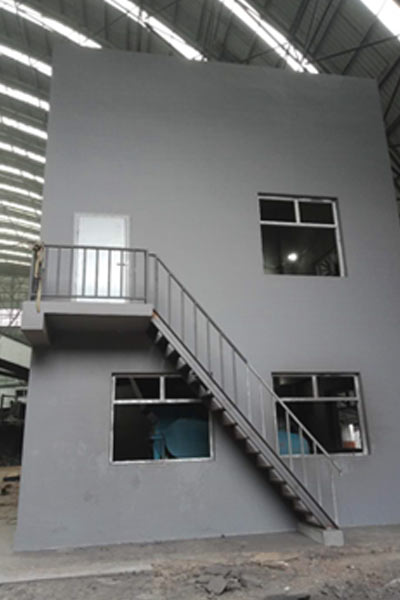

矸石破碎間

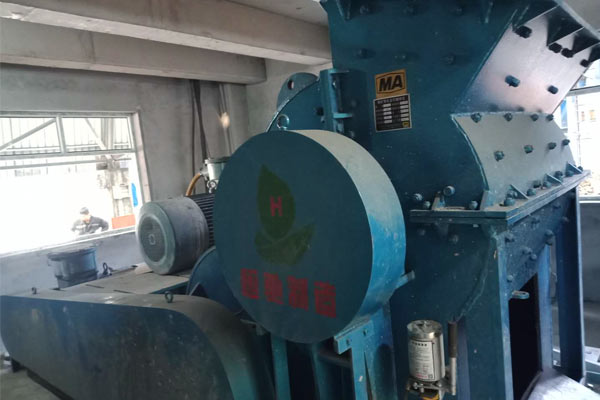

雙轉子反擊式破碎機
矸石篩分間

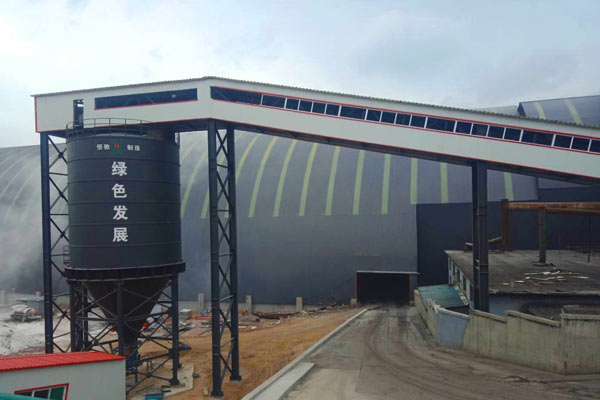

2、矸石轉運儲存系統
成品矸石經轉載皮帶，儲存于矸石倉內。

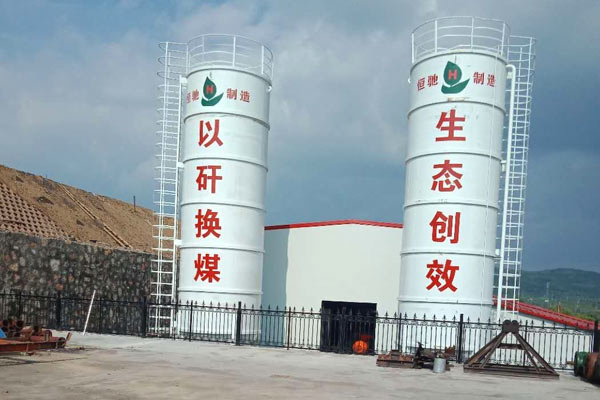

矸石倉
3、配比攪拌系統
由動態稱重給料機、螺旋給料機、膏體攪拌輸送機、變頻供水系統等組成，將成品矸石、水泥、水定量輸送至攪拌機內，攪拌成似膏體。

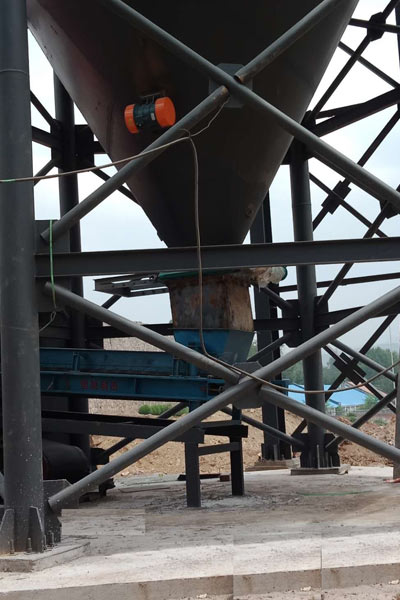

動態稱重給料機

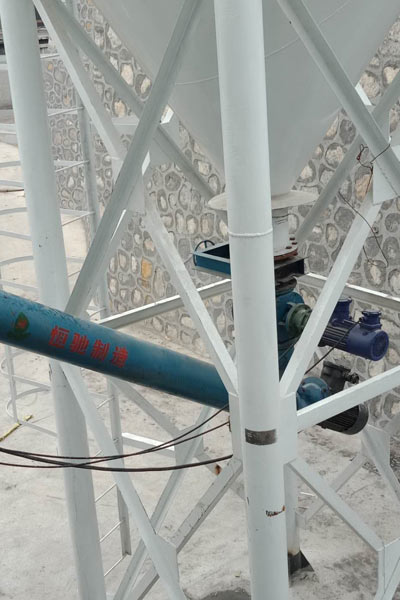

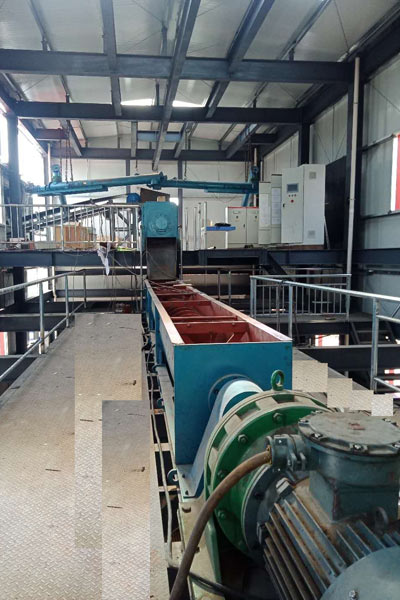

螺旋給料機
膏體攪拌輸送機
4、泵送充填系統
由礦用工業充填泵、充填管路（含地面至井下的充填立管）、壓力監測閥、伸縮閥、卸漿閥等組成，利用充填泵將似膏體漿料通過管路輸送至采空區內，在采空區內密實接頂。

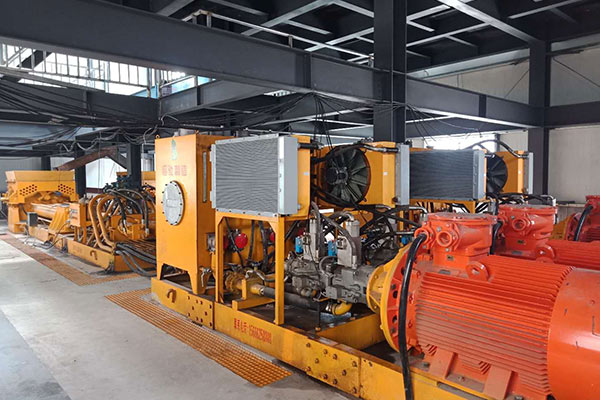

充填泵站

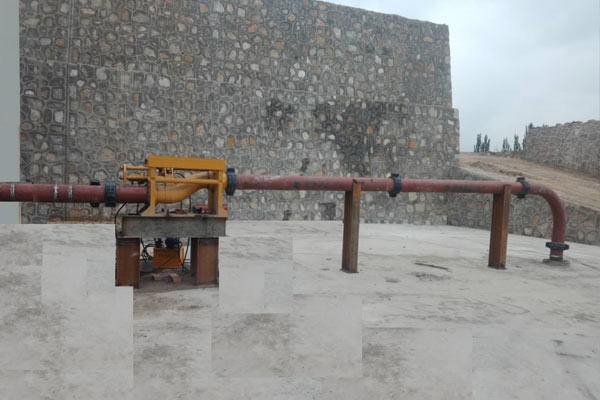

地面充填管路

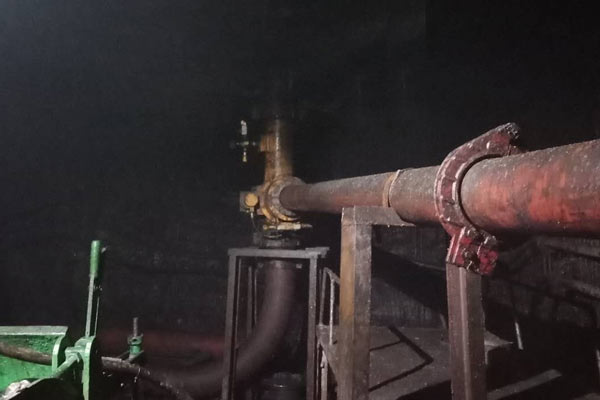

井下充填管閥
5、自動集中控制系統
采用PLC集成控制系統，實現矸石破碎篩分系統、轉運儲存系統、配比攪拌系統、泵送充填系統的自動集中控制，具備集中控制和檢測功能，通過地面控制中心實現一鍵啟動，智能控制井上、下充填關鍵設備和閥門。

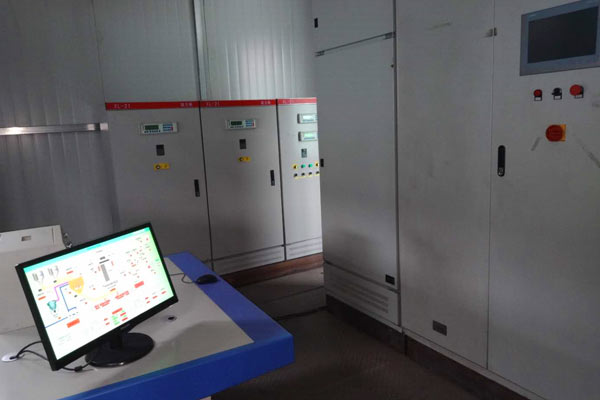

地面集控室

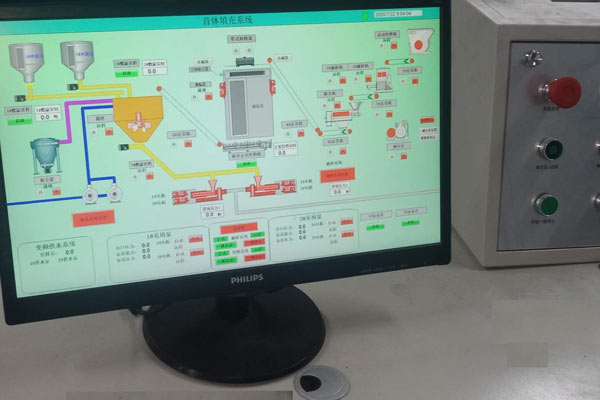

自動集中控制
長治新建煤業有限公司放眼長遠、腳踏實際，踐行習近平總書記提出的“生態優先、綠色發展”理念，創新實施連采連充技術，充進矸石、采出效益，對山西省煤炭行業綠色充填開采工作起到標桿示范引領作用，折射出的是企業的擔當，是企業對生態“紅線”、發展“綠線”的堅守與尊重。
