2020年1月22日，內蒙古自治區能源局下發了《關于內蒙古伊泰同達煤炭有限責任公司丁家渠煤礦充填開采試采方案的批復》—內能煤開字【2020】59號文，同意丁家渠煤礦按照“三下”采煤規程要求，在42207非正規工作面進行充填試采,試采工作面采用連采連充采煤工藝，充填法管理頂板。根據批復文件要求，內蒙古伊泰同達煤炭有限責任公司丁家渠煤礦充填開采項目有序開展。
2020年9月26日，丁家渠煤礦地面充填站輸送的300余立方膏體充填料漿，泵送到井下42207充填工作面，完成了第一個充填支巷20米的充填任務，充填區域接頂密實，這標志著丁家渠煤礦充填開采項目正式投產成功，填補了鄂爾多斯市伊金霍洛旗膏體充填開采項目的空白。
丁家渠煤礦經過認真考察、篩選，確定與山東恒馳礦業裝備科技有限公司合作，將充填開采項目裝備與安裝施工服務總包給了恒馳公司。
丁家渠煤礦充填開采項目采用地面建設充填站的模式，自2020年6月上旬開工施工土建工程，整個充填系統僅用了3個多月的時間就建成投產。該充填開采項目具有投資少、回采率高、安全性能高、地表生態環境破壞較小等優點，對丁家渠煤礦井下邊角煤柱、三下壓覆煤柱進行回填置換，預計可回填置換煤炭300余萬噸。
丁家渠煤礦充填系統主要由以下系統構成：
1、矸石轉運系統
洗煤廠洗選出來的矸石經過1#皮帶、2#皮帶轉載至矸石破碎站。

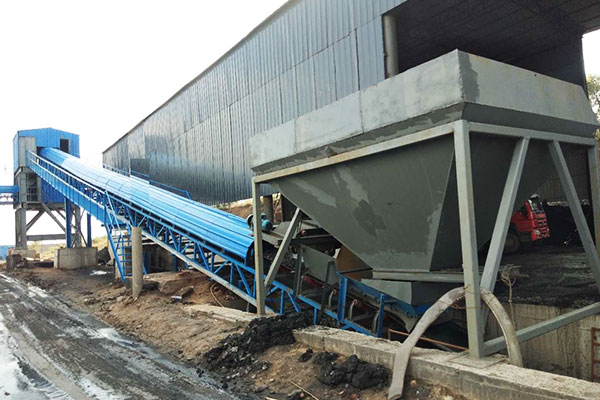

1#皮帶

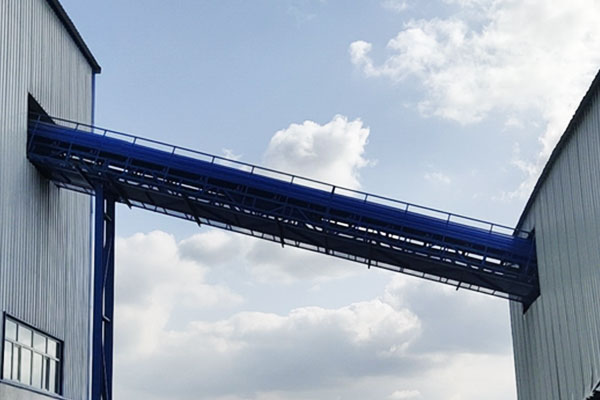

2#皮帶
2、矸石破碎篩分系統
由振動篩、雙轉子反擊式破碎機、滾筒篩和轉載皮帶等組成，將煤矸石加工成合理級配的成品矸石儲存于矸石大棚內。

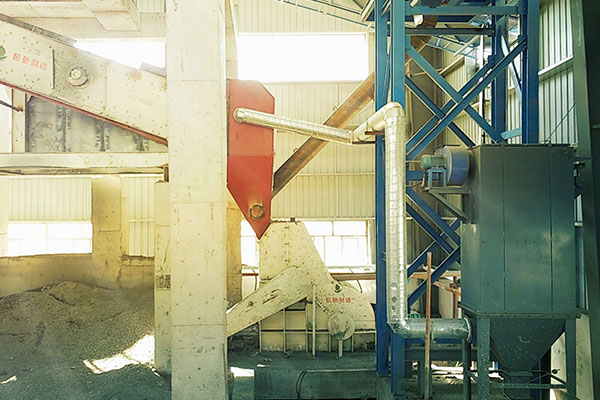

矸石破碎站

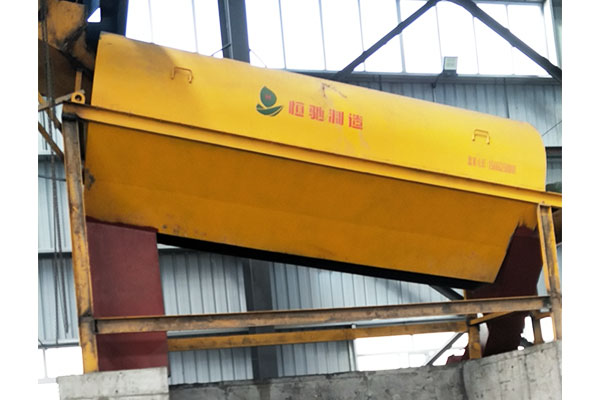

矸石篩分站

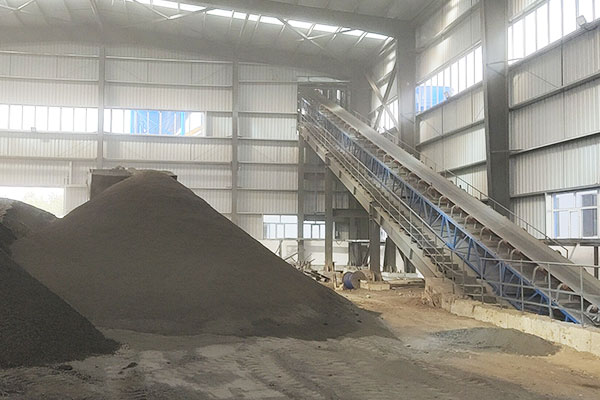

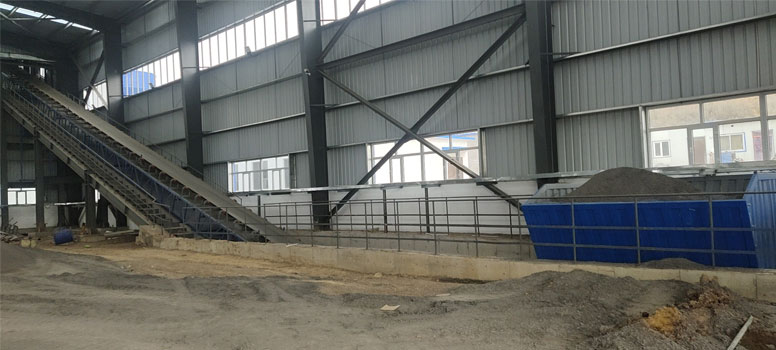

儲矸大棚
3、配比攪拌系統
由成品矸石稱量給料系統、粉煤灰稱量給料系統、水泥稱量給料系統、供水系統等組成，將成品矸石、水泥、粉煤灰、水定量輸送至攪拌機內，攪拌成似膏體。
成品矸石稱量給料系統

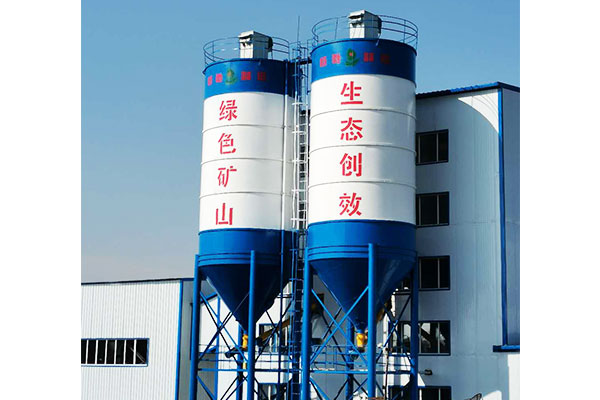

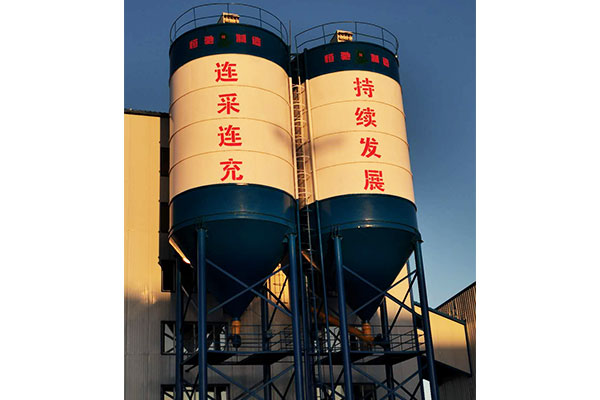

粉煤灰、水泥稱量給料系統

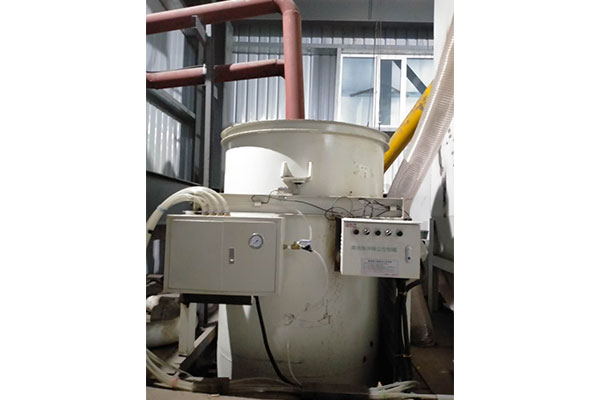

供水系統

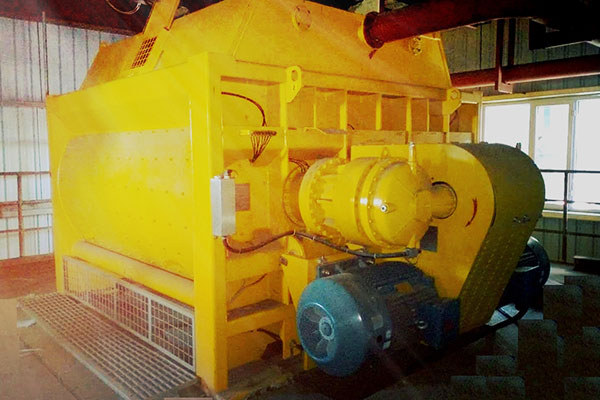

雙臥軸攪拌機

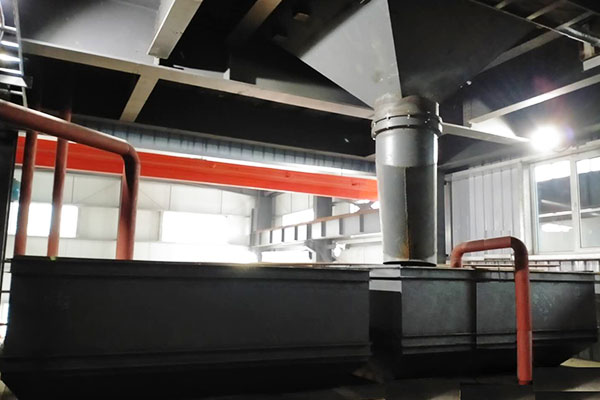

料漿斗
4、泵送充填系統
由礦用工業充填泵、充填管路、壓力監測閥、卸漿閥、伸縮閥、布料閥等組成，利用充填泵將似膏體漿料通過管路輸送至采空區內，在采空區內密實接頂。

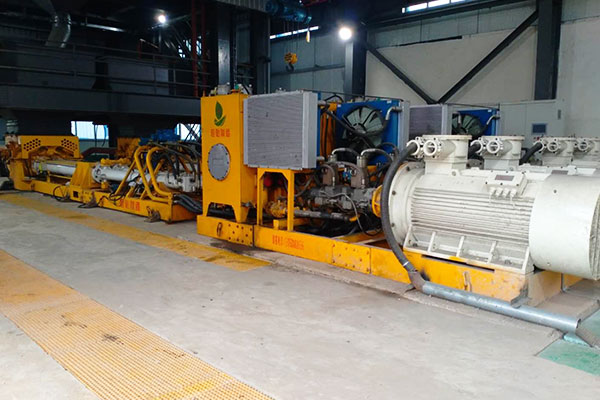

充填泵站

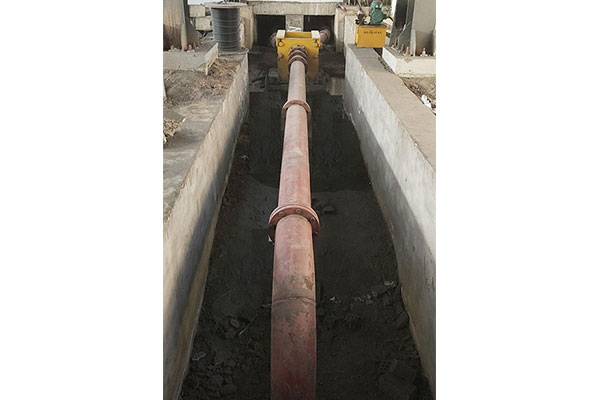

地面充填管路

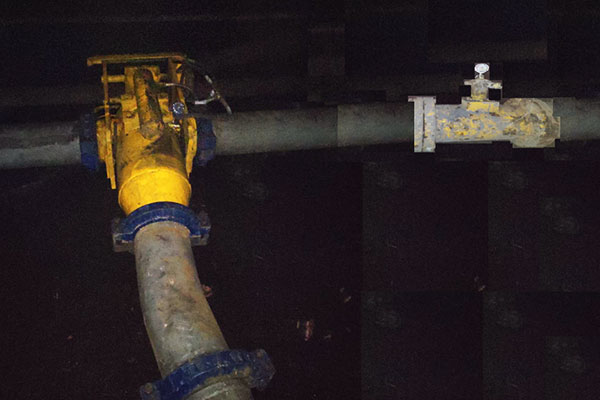

井下充填管閥

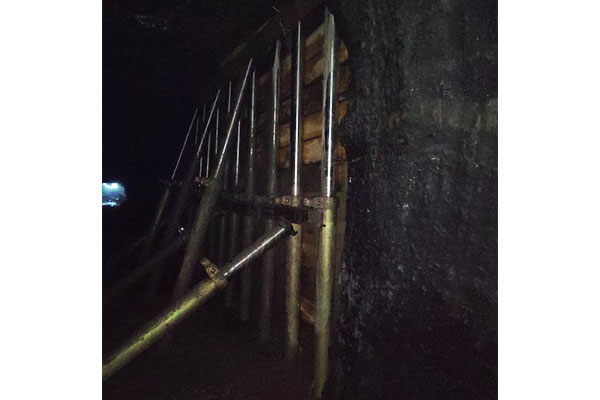

擋漿體
5、自動化集中控制系統
采用PLC集成控制系統，實現矸石轉運系統、破碎篩分系統、配比攪拌系統、泵送充填系統的自動化集中控制，具備集中控制和檢測功能，通過地面控制中心實現一鍵啟動，集中控制充填系統，實現了充填過程自動化、數字化、透明化。

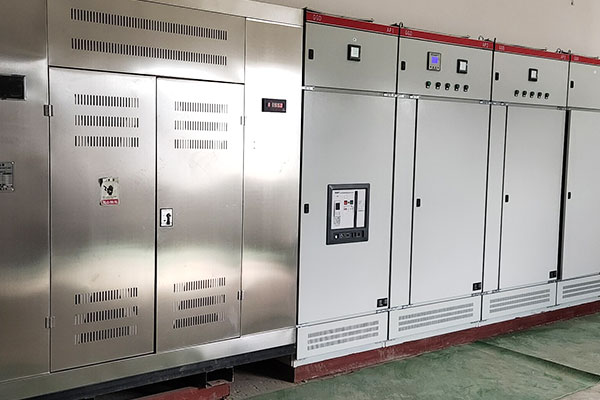

配電室

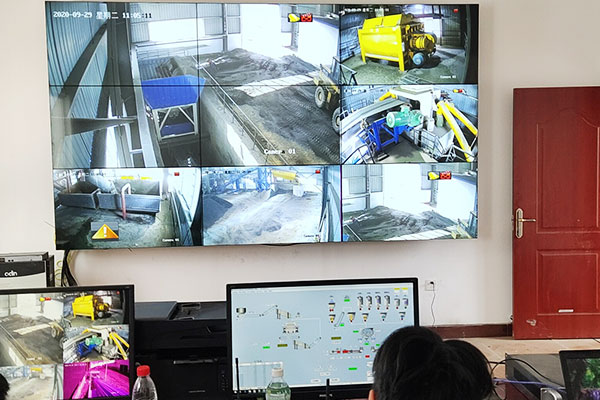

集中控制中心
內蒙古伊泰同達煤炭有限責任公司丁家渠煤礦認真踐行習近平總書記提出的“綠水青山就是金山銀山”綠色發展理念、堅定不移地走以“生態優先、綠色發展”為導向的高質量發展新路子，創新實施連采連充綠色開采技術，充進矸石、采出效益，在苦干實干中增創新優勢，實現美麗與發展共贏。為把祖國北部邊疆這道風景線打造得更加亮麗，全力守護好祖國北疆這片碧綠、這方蔚藍、這份純凈，伊泰同達丁家渠人一直在努力奮斗著......
